WiFi merač energie so svorkami – Tuya Multi‑Circuit

Hlavná funkcia:

PC341 je WiFi merač energie určený na monitorovanie spotreby elektriny v reálnom čase v rezidenčných a ľahkých komerčných aplikáciách. Pomocou kliešťových CT senzorov umožňuje presné meranie napätia, prúdu a výkonu v hlavných elektrických vedeniach. Integruje sa s platformou Tuya IoT pre inteligentné riadenie energie.

Model:PC 341-2M2S-W-TY

Rozmer:86*86*37 mm

Hmotnosť:415 g

Certifikácia:CE, RoHS

Odoslať dopyt Stiahnutie technického listu Stiahnutie manuálu

Detaily produktu

Hlavná špecifikácia

Značky produktov

Hlavné vlastnosti：

• Kompatibilné s Tuya s podporou automatizácie na základe energetických údajov a importu/exportu zo siete
• Podporuje protokol MQTT pre integráciu s platformami IoT, systémami EMS a BMS
• Kompatibilné s Home Assistant pre pokročilé monitorovanie energie v inteligentnej domácnosti
• Kompatibilné s jednofázovými, delenými fázovými (120/240 V AC) a trojfázovými 4-vodičovými (480Y/277 V AC) systémami
• Umožňuje monitorovanie energie v celom dome a vybraných obvodoch v reálnom čase pomocou klieští CT
• Podporuje monitorovanie viacerých obvodov pre podrobnú analýzu spotreby energie
• Obojsmerné meranie energie na sledovanie spotreby aj výroby energie
• Meria napätie, prúd, účinník, činný výkon a frekvenciu v reálnom čase
• Vizualizácia historických energetických údajov (deň, mesiac, rok) pre spotrebu aj výrobu
• Dizajn externej antény zlepšuje stabilitu signálu a spoľahlivosť komunikácie

tuya-wifi-inteligentný-elektromer-pre-split-fázový-systém

viackliešťový-elektromer-pre-systém-s-rozdelenými-fázami-výkonu

tuya-wifi-inteligentný-elektromer-pre-delený-fázový-napájací-systém

viacnásobný-kliešťový-elektromer-pre-rozdelený-fázový-energetický-systém

Prípady použitia：

• Viacobvodové monitorovanie energie pre domy, byty a malé komerčné budovy
• Monitorujte systémy HVAC, nabíjačky elektromobilov, ohrievače vody a ďalšie elektrické spotrebiče
• Integrácia s aplikáciami pre inteligentnú energiu alebo systémami domácej automatizácie
• Projekty rozdelenia výkonu a profilovania záťaže
• Používajú firmy zaoberajúce sa energetickými modernizáciami, inštalatéri solárnych systémov a výrobcovia inteligentných panelov

Príklad aplikácie: Monitorovanie solárnej energie s delenými fázami

PC341 umožňuje monitorovanie v reálnom čase v delených fázových (120/240 V) systémoch, ktoré sa bežne používajú v severoamerických domácnostiach. Sleduje výkon solárneho invertora, spotrebu siete a viacero odbočných obvodov pomocou CT svoriek, čím poskytuje jasný prehľad o toku energie pre efektívne riadenie energie v domácnostiach.

inteligentný merač spotreby Wi-Fi pre automatizáciu Tuya továrenský merač spotreby Wi-Fi

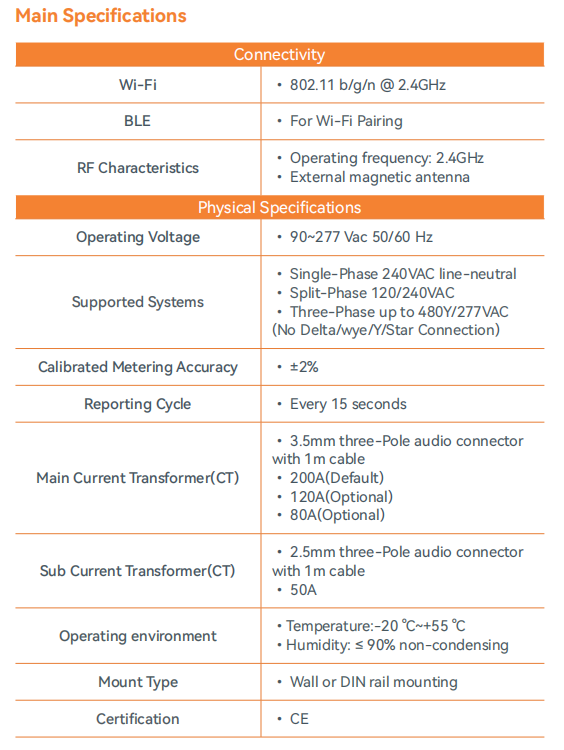

Pripojenie
Wi-Fi	• 802.11 b/g/n pri 2,4 GHz
BLE	• Na párovanie
Rádiofrekvenčné charakteristiky	• Prevádzková frekvencia: 2,4 GHz • Externá magnetická anténa
Fyzikálne špecifikácie
Prevádzkové napätie (RMS pre každú fázu)	• 90~277 V AC 50/60 Hz
Podporované systémy	• Jednofázový • Rozdelená fáza • Trojfázové do 480Y/277VAC (Bez zapojenia do trojuholníka/hviezdice/Y/hviezdice)
Presnosť voltmetrov	• ±1 %
Presnosť ampérmetrov	• 200A CT: ±1 % (2 – 200 A), ±2 % (0 – 2 A) • 50A prúdový prúd: ±1 % (1 – 50 A), ±2 % (0 – 1 A)
Vnútorný rozmer svorky	• 200A prúdový transformátor: Ø20 mm • 50A prúdový prúd: Ø10 mm
Cyklus podávania správ	• Každých 15 sekúnd
Hlavný prúd Transformátor (CT)	• 3,5 mm trojpólový audio konektor s 1 m káblom • 200 A (predvolené) • 120 A (voliteľné) • 80 A (voliteľné)
Podprúd Transformátor (CT)	• 2,5 mm trojpólový audio konektor s 1 m káblom • 50 A
Prevádzkové prostredie	• Teplota: -20 ℃ ~ +55 ℃ • Vlhkosť: ≤ 90 % bez kondenzácie
Typ uchytenia	• Montáž na stenu alebo na DIN lištu
Certifikácia	•CE
